Visão Geral do Sistema XPTec

Console

A eficácia de um equipamento em constante evolução como o concentrador XPTec, é a garantia de controle automático dos abastecimentos, eliminando perdas de produtos, erros, fraudes, além de agilizar as vendas, aumentando assim a produtividade de todos os funcionários desde a pista até o escritório do posto.

Algumas exigências legais só podem ser atendidas, ou são mais seguras, através da integração entre o sistema e o equipamento de monitoramento de bombas, com isso o concentrador está sempre em evolução e atualização nas bases legais da legislação para atender essas exigências e manter o cliente sempre atualizado.

Monitora, gerencia e armazena dados independentes do PC;
Controla bombas de combustíveis e dispensers GNV;
Armazena até 2.000 abastecimentos, 250.000 eventos históricos e 10.000 cartões xpid;
Capacidade para até 32 bicos, com até 32 abastecimentos simultâneos;
Integração com sistema de sensoriamento ambiental;
Integração com sistema de medição de nível de tanques;
Automatiza a medição volumétrica de até 16 tanques;
Interface de comunicação isolada e modular com dispositivos;
Proteção contra descargas elétricas;
Conexão direta com o banco de dados do sistema;
Transmissão de dados à nuvem (ATG-web);
Baixo custo de instalação.

Ficha Técnica

Manuais

Manual de Instalação e Manutenção

Certificação

Sonda Rígida

As sondas XPTec XPB são instrumentos avançados e precisos que utilizam tecnologia de medição de posição magnetostrictiva para comunicar níveis de combustível em tanques de armazenamento, detectar a presença e o volume de água, como também monitorar a temperatura em diversos níveis do tanque. As sondas podem ser instaladas em USTs (Tanques de Armazenamento Subterrâneos) e ASTs (tanques de armazenamento de superfície).

A sonda XPTec XPB consiste em um dispositivo microprocessado que realiza a medição dos níveis de água e combustível de dentro dos tanques de armazenamento, através do princípio da magnetostricção. O circuito eletrônico detecta o campo magnético de um ímã preso a flutuadores que percorrem a guia de onda, possibilitando identificar a distância da mesma, e por consequente, após processamento, o nível de combustível e água.

O XPB pode compartilhar a rede de comunicação intrinsecamente segura com o sensor XPTec XLS, facilitando e reduzindo custos de instalação.

Medição de água e combustíveis;
Número de sensores de temperatura na haste: até 7 sensores;
Alimentação: através da rede “loop de corrente”;
Corrente nominal: 50 mA;
Comunicação: Loop de corrente,Half Duplex;
Protocolo de comunicação: proprietário;
Temperatura ambiente de operação: -20° C≤ Tamb≤ + 60° C;
Dimensões: (3300 mm | 2700 mm | 1600 mm) x 38 mm máx.diâmetro;
Material: Aço Inox 304;
Instalação: em bocas de 2” ou superiores, com cabeça instalada fora do tanque;

Ficha Técnica

Manuais

Manual de Instalação e Manutenção

Certificação

Sonda Flexível

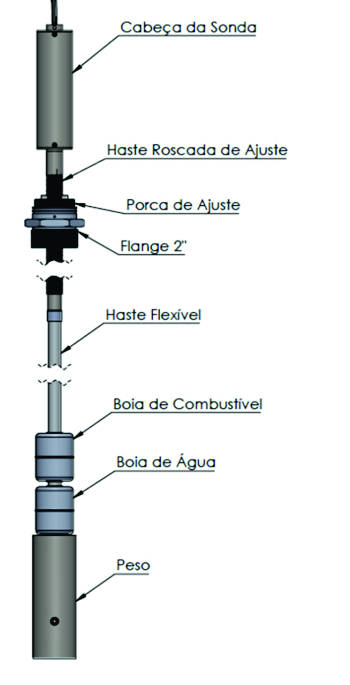

A Sonda XPB-22 Flex é um dispositivo de medição de nível de líquidos altamente confiável e precisa, indicada para medição de estoques em tanques de armazenamento verticais de até 20m de altura.

Opera sob o princípio da magnetoestricção, tecnologia mais avançada do mercado. Por funcionar sem contato mecânico não possui desgastes, sendo livre de manutenções e possuindo alta durabilidade. Adicionalmente dispensa calibrações e permite monitoramento contínuo e em tempo real.

Devido a sua flexibilidade pode ser enrolada de forma compacta, reduzindo sobremaneira os custos de transporte e de instalação

Proporciona a medição de dois níveis de produtos com densidades distintas, a exemplo de tanques de combustíveis monitora tanto o nível do produto como o de água no fundo do tanque. Dispõe de até 7 sensores de temperatura incorporados ao longo da extensão da sonda, característica relevante para a compensação precisa do volume do líquido à uma temperatura de referência.

Conectada a um concentrador de medição (Console), possibilita gerenciar o inventário em tempo real e de forma eficiente e automática, tanto localmente como remotamente. Adicionalmente alarmes podem ser incorporados a exemplo de níveis máximos e mínimos

Disponibilidade de barreira de segurança intrínseca para funcionamento em conjunto com concentradores de terceiros, sendo necessária para instalações em áreas potencialmente explosivas.

Totalmente construída com aço inoxidável 304L, inclusive flutuadores;
Instalação em bocas de 2” ou maiores;
Comunicação a dois fios, padrão Loop de Corrente.
Certificação Inmetro para operação em atmosferas explosivas;
Marcação: Ex ia IIB T4 Ga
Classe de proteção: IP68
Temperatura de operação: -20°C a +60°C
Menor nível de produto medido: 265mm
Resolução: menor que 0,01mm
Precisão de nível de produto medido: +/- 0,015% FSR
Precisão da medição de temperatura: +/- 0,5°C

Ficha Técnica

Manuais

Manual de Instalação e Manutenção

Certificação

Sensores

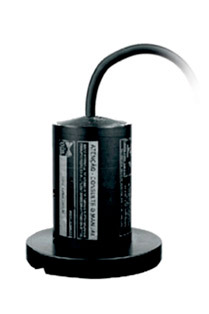

O Sensor Ambiental XLS detecta a presença de líquidos em Sumps, interstícios de tanques e outros locais de interesse. Compatível com os requisitos previstos pelas normas brasileiras.

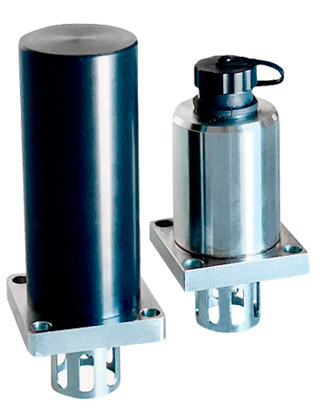

O Sensor de Densidade XDS permite monitorar em tempo real a densidade, viscosidade e temperatura de líquidos, tanto estáticos como em movimento. Disponível nos modelos com e sem fio.

Tecnologia: Microprocessador e sensor de efeito hall com detecção por bóia magnética;
Construção: Hermeticamente selado;
Limite mínimo para detecção: 4cm;
Comunicação: Loop de corrente, Half Duplex, Inom= 50 mA;
Alimentação: através da rede “loop de corrente”;
Corrente nominal: 50 mA;
Temperatura ambiente de operação: -20ºC ≤ Tamb ≤ 60ºC;
Material: Nylon;
Comprimento do cabo: 2 metros para sumps de bombas, 5 metros para interstício de tanques, ou customizado.

Ficha Técnica

Manuais

Manual de Instalação e Manutenção

Certificação

Identificador

O xpid é um equipamento que destina-se, entre outros objetivos, à identificação do responsável pelos abastecimentos e/ou clientes, através da leitura sem contato de cartões com a tecnologia Radio-Frequency Identification (RFID). O xpid possibilita a leitura de cartões RFID passivos compatíveis com o padrão MIFARE, operando na frequência de 13,56 MHz.

Funcionamento em conjunto com concentradores de bombas (consoles)

O dispositivo realiza a leitura dos cartões sem contato e transfere os dados para o Concentrador, via rede de dados, no padrão “loop de corrente” e protocolo de comunicação proprietário, para o vínculo ao abastecimento em andamento.

Para realizar a leitura de um cartão/tag RFID, basta aproximar o mesmo ao Módulo xpid, deixando pouco menos de 7 cm entre a base do módulo leitor e o cartão. Nesta distância, o módulo já é capaz de realizar a leitura do cartão e efetuar as transações com o Concentrador, não sendo necessário o contato entre o cartão e o dispositivo.

Padrão compatível RFID: MIFARE;
Frequência de operação: 13,56 MHz;
Distância de leitura: 7 centímetros a partir de uma base não metálica;
Quantidade de leituras possível: número indefinido de leituras;
Comunicação: Loop de corrente, Half Duplex, Inom= 45 mA;
Alimentação: através da rede “loop de corrente”;
Corrente nominal: 45 mA;
Dimensões: 86 mm de diâmetro x 25 mm de altura;
Peso: aproximadamente 180 g.

Ficha Técnica

Manuais

Manual de Instalação e Manutenção

Certificação
