Descripción general del sistema XPTec

Consola

La eficacia de equipos en constante evolución como el concentrador XPTec garantiza el control automático de los suministros, eliminando pérdidas de productos, errores, fraudes, además de agilizar las ventas, aumentando así la productividad de todos los empleados desde la vía hasta la oficina de correos.

Algunos requisitos legales sólo se pueden cumplir, o son más seguros, mediante la integración entre el sistema y el equipo de monitoreo de la bomba, por lo que el concentrador está siempre evolucionando y actualizando las bases legales de la legislación para cumplir con estos requisitos y mantener al cliente siempre actualizado.

Supervisa, gestiona y almacena datos independientes del PC;
Controla bombas de combustible y surtidores de GNC;
Almacena hasta 2.000 suministros, 250.000 eventos históricos y 10.000 tarjetas xpid;
Capacidad para hasta 32 boquillas, con hasta 32 suministros simultáneos;
Integración con el sistema de detección ambiental;
Integración con el sistema de medición del nivel del tanque;
Automatiza la medición volumétrica de hasta 16 tanques;
Interfaz de comunicación aislada y modular con dispositivos;
Protección contra descargas eléctricas;
Conexión directa a la base de datos del sistema;
Transmisión de datos a la nube (ATG-web);
Bajo coste de instalación.

Ficha Técnica

Manuales

Manual de instalación y mantenimiento

Certificación

Sonda Rígida

Las sondas XPTec XPB son instrumentos avanzados y precisos que utilizan tecnología de medición de posición magnetoestrictiva para comunicar niveles de combustible en tanques de almacenamiento, detectar la presencia y volumen de agua, así como monitorear la temperatura en diferentes niveles del tanque. Las sondas se pueden instalar en UST (tanques de almacenamiento subterráneos) y AST (tanques de almacenamiento en superficie).

La sonda XPTec XPB consiste en un dispositivo microprocesador que mide los niveles de agua y combustible dentro de tanques de almacenamiento, mediante el principio de magnetoestricción. El circuito electrónico detecta el campo magnético de un imán acoplado a flotadores que recorren la guía de ondas, permitiendo identificar su distancia y, en consecuencia, después del procesamiento, el nivel de combustible y agua.

El XPB puede compartir la red de comunicación intrínsecamente segura con el sensor XPTec XLS, facilitando y reduciendo los costos de instalación.

Medición de agua y combustibles;
Número de sensores de temperatura en la varilla: hasta 7 sensores;
Fuente de alimentación: a través de la red “corriente”;
Corriente nominal: 50 mA;
Comunicación: bucle actual, semidúplex;
Protocolo de comunicación: propietario;
Temperatura ambiente de funcionamiento: -20° C≤ También≤ + 60° C;
Dimensiones: (3300 mm | 2700 mm | 1600 mm) x 38 mm de diámetro máximo;
Material: acero inoxidable 304;
Instalación: en bocas de 2” o más, con cabezal instalado fuera del tanque;

Ficha Técnica

Manuales

Manual de instalación y mantenimiento

Certificación

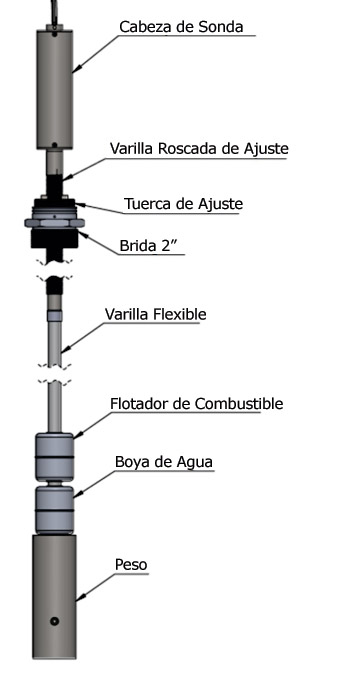

Sonda Flexível

La sonda flexible XPB-22 es un dispositivo de medición de nivel de líquido altamente confiable y preciso, adecuado para medir existencias en tanques de almacenamiento verticales de hasta 20 m de altura.

Opera bajo el principio de magnetoestricción, la tecnología más avanzada del mercado. Al funcionar sin contacto mecánico, no se desgasta, no requiere mantenimiento y tiene una alta durabilidad. Además, no hay necesidad de calibraciones y permite un monitoreo continuo y en tiempo real.

Debido a su flexibilidad, se puede enrollar de forma compacta, reduciendo considerablemente los costes de transporte e instalación

Proporciona la medición de dos niveles de productos con diferentes densidades, como tanques de combustible, monitorea tanto el nivel del producto como el nivel del agua en el fondo del tanque. Dispone de hasta 7 sensores de temperatura incorporados a lo largo de la sonda, característica relevante para la compensación precisa del volumen del líquido a una temperatura de referencia.

Conectado a un concentrador de medidas (Consola), permite gestionar el inventario en tiempo real, de forma eficiente y automática, tanto de forma local como remota. Adicionalmente se pueden incorporar alarmas como niveles máximos y mínimos.

Disponibilidad de barrera de seguridad intrínseca para funcionamiento en conjunto con concentradores de terceros, necesaria para instalaciones en zonas potencialmente explosivas.

Completamente construido con acero inoxidable 304L, incluidos flotadores;
Instalación en bocas de 2” o más grandes;
Comunicación de dos hilos, estándar Current Loop.
Certificación Inmetro para operación en atmósferas explosivas;
Marcado: Ex ia IIB T4 Ga
Clase de protección: IP68
Temperatura de funcionamiento: -20 °C a +60 °C
Nivel de producto más pequeño medido: 265 mm
Resolución: menos de 0,01 mm
Precisión del nivel de producto medido: +/- 0,015 % FSR
Precisión de medición de temperatura: +/- 0,5°C

Ficha Técnica

Manuales

Manual de instalación y mantenimiento

Certificación

Sensores

El sensor ambiental XLS detecta la presencia de líquidos en sumideros, intersticios de tanques y otros lugares de interés. Compatible con los requisitos establecidos en las normas brasileñas.

El Sensor de Densidad XDS permite monitorizar en tiempo real la densidad, viscosidad y temperatura de líquidos, tanto estáticos como en movimiento. Disponible en modelos cableados e inalámbricos.

Tecnología: Microprocesador y sensor de efecto Hall con detección de flotador magnético;
Construcción: Herméticamente sellada;
Límite mínimo de detección: 4 cm;
Comunicación: Bucle de corriente, Half Duplex, Inom= 50 mA;
Fuente de alimentación: a través de la red “corriente”;
Corriente nominal: 50 mA;
Temperatura ambiente de funcionamiento: -20ºC ≤ También ≤ 60ºC;
Material: nailon;
Longitud del cable: 2 metros para sumideros de bombas, 5 metros para intersticios de tanques o personalizado.

Ficha Técnica

Manuales

Manual de instalación y mantenimiento

Certificación

Identificador

El xpid es un equipo destinado, entre otras finalidades, a identificar a los responsables de suministros y/o clientes, mediante la lectura sin contacto de tarjetas con tecnología de Identificación por Radiofrecuencia (RFID). xpid permite leer tarjetas RFID pasivas compatibles con el estándar MIFARE, operando a una frecuencia de 13,56 MHz.

Operación en conjunto con concentradores de bombas (consolas)

El dispositivo lee tarjetas sin contacto y transfiere los datos al Concentrador, a través de la red de datos, utilizando el protocolo de comunicación estándar y propietario “current loop”, para vincularlo al suministro en curso.

Para leer una tarjeta/etiqueta RFID, simplemente acérquela al Módulo xpid, dejando poco menos de 7 cm entre la base del módulo lector y la tarjeta. A esta distancia, el módulo ya es capaz de leer la tarjeta y realizar transacciones con el Concentrador, sin necesidad de contacto entre la tarjeta y el dispositivo.

Estándar compatible con RFID: MIFARE;
Frecuencia de funcionamiento: 13,56 MHz;
Distancia de lectura: 7 centímetros desde una base no metálica;
Número de lecturas posibles: número indefinido de lecturas;
Comunicación: Bucle de corriente, Half Duplex, Inom= 45 mA;
Fuente de alimentación: a través de la red “corriente”;
Corriente nominal: 45 mA;
Dimensiones: 86 mm de diámetro x 25 mm de altura;
Peso: aproximadamente 180 g.

Ficha Técnica

Manuales

Manual de instalación y mantenimiento

Certificación
